SCHÜCO ASS 70 HI

Fotografije uz članak 1

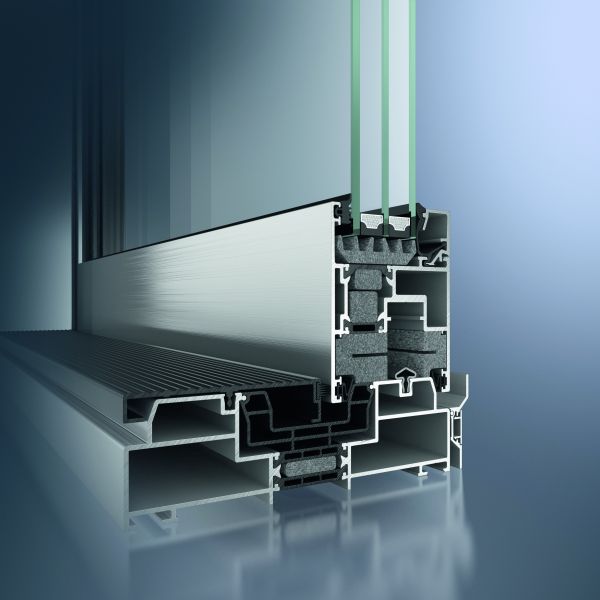

Sistem ASS 70.HI koristi se za izradu kliznih prozora, vrata i fiksnih stijena.

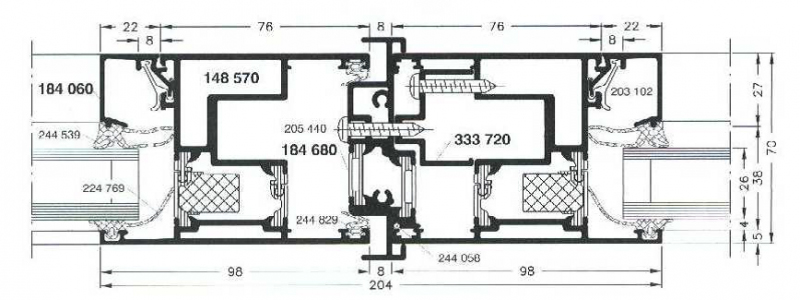

To je sistem profila sa prekinutim toplinskim mostom, osnovne ugradbene dubine dovratnika 160 mm, krila 70 mm.

Prekid toplinskog mosta postiže se pomoću politermidnih (PT) stega koje omogućuju površinsku obradu prije ugradnje u profil, ili poliamidnih (PA) koje omogućuju površinsku obradu nakon ugradnje u profil. S obzirom na temperaturne razlike koje se javljaju s vanjske i unutarnje strane krila, mogu se ugrađivati dilatacione stege (4), koje kompenziraju napetosti u materijalu kao posljedicu navedenih temp. razlika.

  • Unutar stega ugrađeni su umeci od izolativnog materijala koji prekidaju toplinske tokove, tj. cirkulaciju zraka unutar stega.
  • Vanjska i unutarnja brtva stakla specijalno su konstruirane tako da prekidaju toplinske tokove u komori stakla (imaju “repiće” ).

Mehanizam funkcionira na način da se okretanjem ručke krilo blago podiže sa dosjednog spoja između EPDM brtve i profila, te guranjem kliže po vodilici od inoxa. Vraćanjem ručke u početni položaj krilo se blago spušta i naliježe brtvom na profil stvarajući tako dosjedni spoj koji dobro brtvi. Rukovanje može biti također automatsko, pomoću elektrobrave, daljinski, ili iz centralnog upravljačkog sustava, sve sistemski riješeno.

S obzirom na statičke zahtjeve mogu se unutar profila ugraditi statički umeci (profilirani čel. lim 2 mm), ili na profil pričvrstiti dodatni statički profili (čel. cijev ili profilirani čel. lim+Al kapa), vizualno integrirani u sistem. Svaki profil je statički potpuno definiran, što znači da postoje podaci o njegovim vrijednostima Ix i Iy.

Detalji učvršćenja – gornji, donji, bočni, sa drugim sistemom, sistemski su rješeni. Relativno niski prag (45 mm) omogućava udobnost prolaska i korištenja.
